圖解SZB型真空泵的拆卸順序及方法
一、SZB型真空泵的拆卸概述
SZB型真空泵的拆卸主要分為拆卸部分零件或者全部拆卸兩種，如果單一只需要檢查SZB型真空泵的葉輪使用情況或者需要清洗泵腔的時候，只需要拆下泵體和泵蓋之間的緊固螺栓，拿下泵蓋就可以查看葉輪情況及清洗泵腔，這就稱之為部分拆卸。如果是因為泵軸和軸承或者其它零部件損壞了需要維修和更換配件時，這時就需要拆卸整個真空泵設備。
二、SZB型真空泵的拆卸順序及SZB型真空泵的拆卸方法如下：
1.首先拆下接循環水的供水管路及真空泵進口管路和出氣管路。
2.然后拆卸真空泵泵體上面的緊固螺栓的把泵蓋取下，隨后用專用工具取出葉輪及鍵。
3.水環式真空泵除了SKA水環真空泵是采用機械密封以外都是采用填料密封，SZB型也屬于填料密封形式，所以需要拆卸填料壓蓋，然后把里面的填料及填料環取出來。
4.把真空泵與支架的連接螺栓松掉，這時可以把整個泵體取下來了。
5.泵軸和軸承在沒有損壞的情況下是用不著拆卸的，如果需要拆卸，必須先把軸承箱里面的潤滑油放干凈，然后再拆卸軸承蓋板和聯軸器，向泵體方向拆卸泵軸即可。

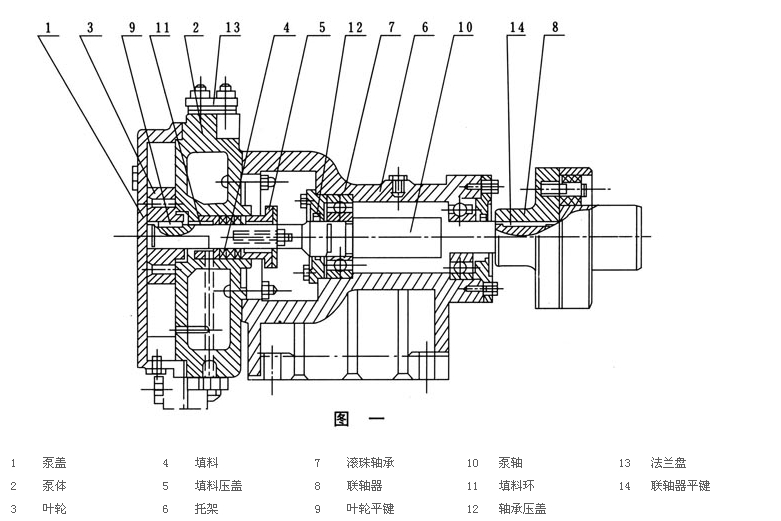

三、SZB型真空泵的結構圖
